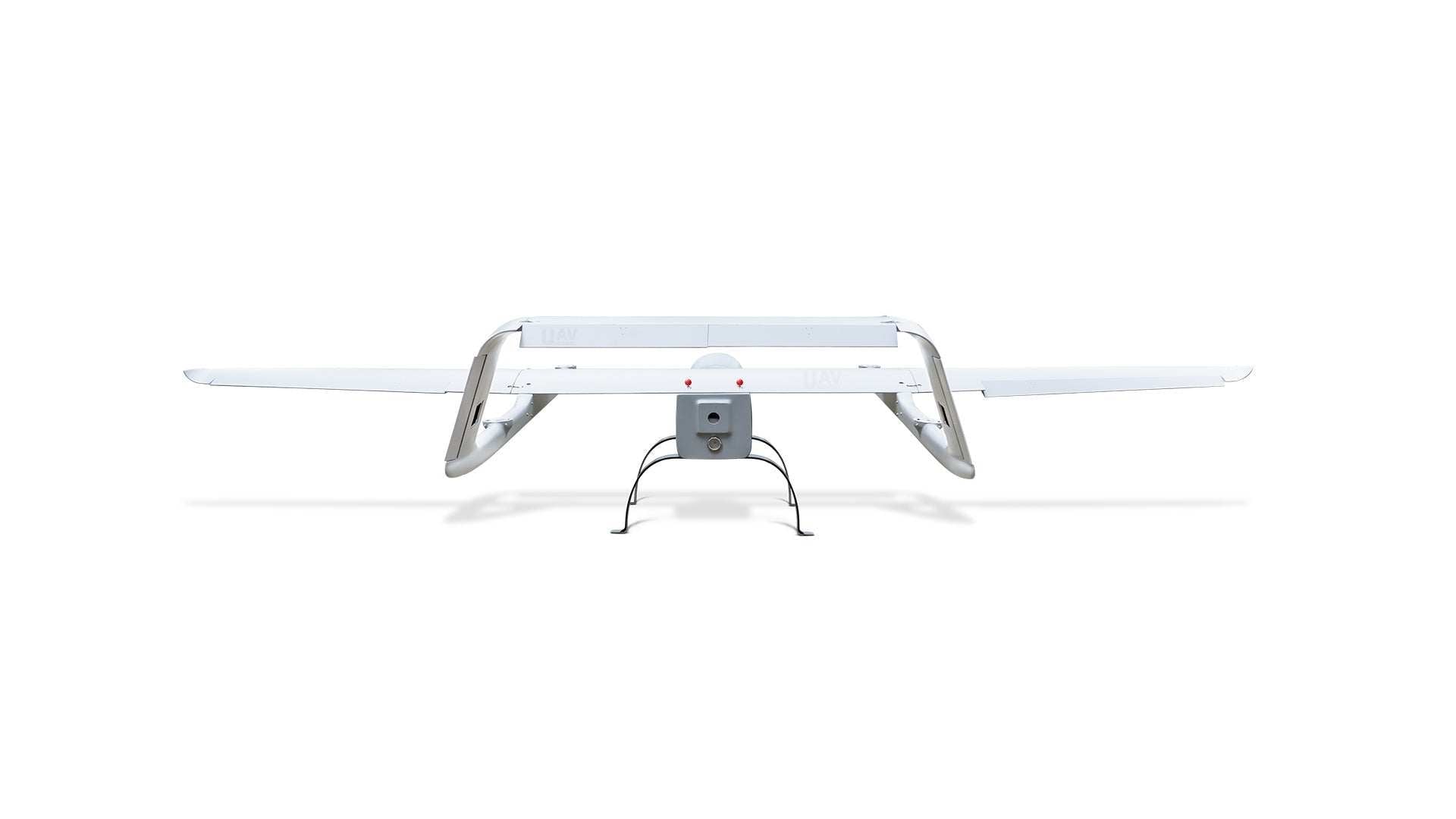

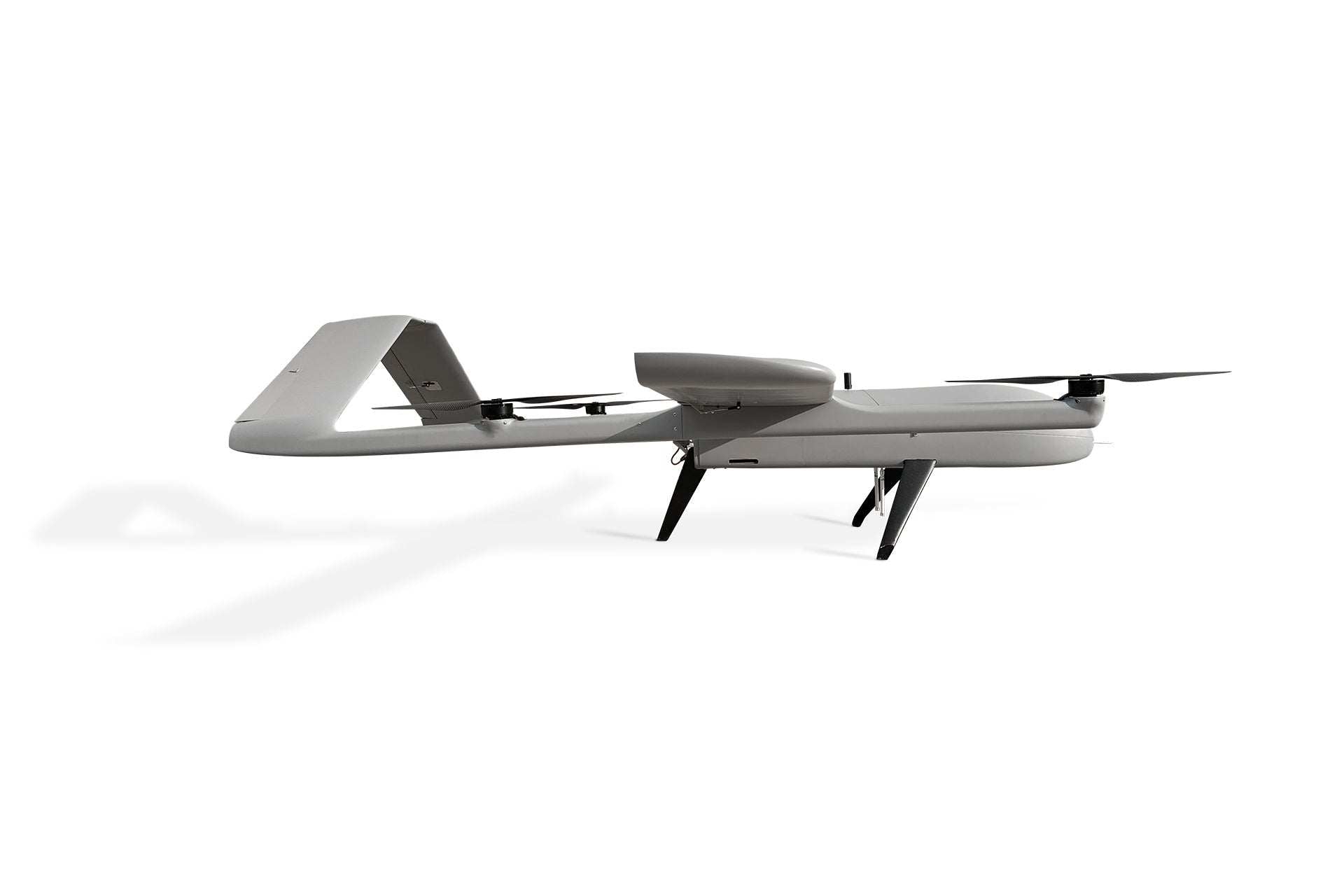

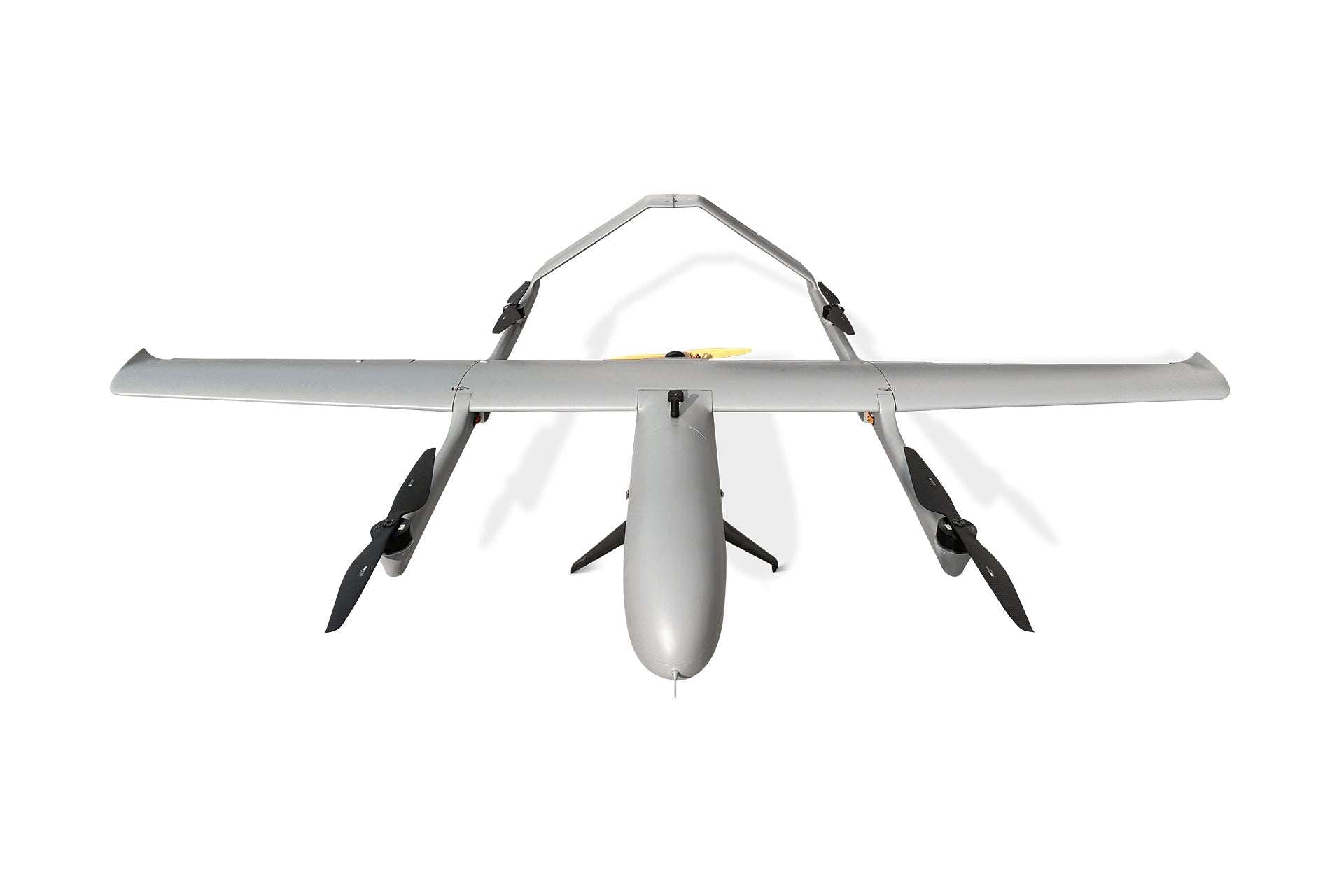

طائرة GAUTEN UAV SV360 ثابتة الجناح VTOL - إصدار المحرك الاحتراقي
- باع الجناح المدرج
- 3600 mm
- المادة المدرجة
- ألياف كربون بالكامل
- سعة الحمولة المدرجة
- 6 kg
تعتمد القيم المدرجة على التكوين. أكّد المواصفات النهائية مع المبيعات.
التصدير والشحن: أكّد كل مرحلة
تشمل إجراءاتنا الحالية لطلبات هياكل الطائرات تقديم طلبات للحصول على تراخيص التصدير الصينية للأصناف ذات الاستخدام المزدوج، بما فيها طلبات الهياكل المجردة. هذه هي إجراءات تعاملنا مع الطلبات، وليست تصنيفًا قانونيًا شاملًا لكل منتج. يجب تأكيد إعداد المستندات ومراجعة التصدير والإنتاج والنقل كلًا على حدة؛ ولا نضمن الموافقة أو موعدًا إجماليًا للتسليم.
اقرأ إشعار التصدير والشحنشارك الحزمة والكمية والوجهة. أكّد القطع المشمولة وشروط التسليم في عرض السعر.
تواصل مع المبيعات لتأكيد التوافر.
أخبرنا بالطراز والحمولة والتطبيق والحزمة المختارة. تأتي المواصفات أدناه من الإدراج الأصلي؛ أكّدها لتكوينك النهائي.
طائرة GAUTEN UAV SV360 ثابتة الجناح VTOL - إصدار المحرك الاحتراقي — تفاصيل المنتج
يصف إدراج SV360 بمحرك احتراقي هيكل VTOL من ألياف الكربون 3600 mm. راجع جدولَي KIT وPNP(E) لتحديد البنية ودفع VTOL والقطع الأخرى المشمولة.
تصنيع الهيكل: راجع المواد والأبعاد والأجزاء الإنشائية المدرجة. اطلب الرسومات ومعلومات الفحص الخاصة بالطراز؛ فالمادة وحدها لا تثبت مقاومة الطقس أو العمر التشغيلي.
الأداء والظروف المدرجة
البطارية والطاقة: اطلب مخطط التوصيلات والجهد وعدد الخلايا والسعة والموصلات المحددة لهذه الحزمة. أكّدها معًا قبل اختيار البطارية.
مساحة الحمولة وتركيبها
تركيب الحمولة: تحقق من أبعاد الحجرة وحد الحمولة المدرجين. تعتمد ملاءمة المستشعر أيضًا على الحوامل والتوازن وواجهات الطاقة والبيانات؛ ويجب تأكيد التوافق.
متطلبات الإطلاق والهبوط
تخطيط VTOL: حدد منطقة واضحة للإقلاع والهبوط وظروف السطح وحدود التشغيل. أكّد أداء الانتقال وتجهيز الدفع الكامل قبل الاستخدام.
متطلبات الإطلاق والهبوط
مساحة الحمولة وتركيبها
رسم الخرائط والتفتيش الجوي: حدد مخرجات البيانات أو التفتيش أولًا. اختر المستشعر وتحديد المواقع وسير عمل المعالجة وخطة الطيران معًا؛ ولا يُفهم ضمنًا اكتمال التكامل.

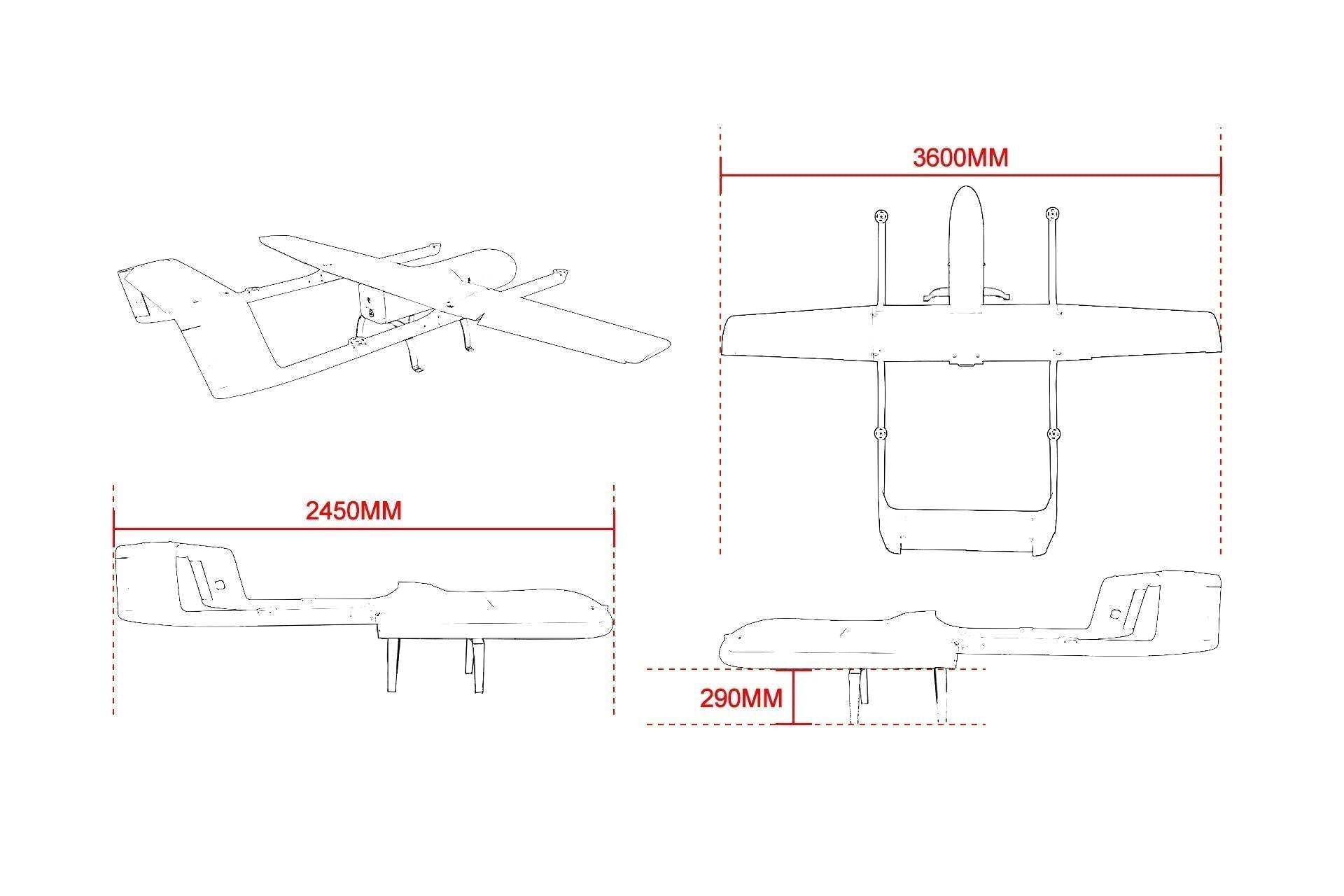

المواصفات الفنية المدرجة
| المعلمات والمواصفات | القيمة | |
|---|---|---|
| المواصفات المادية | مادة الهيكل | ألياف كربون بالكامل |
| باع الجناح | 3600 mm | |
| طول الطائرة | 2420 mm | |
| مساحة الجناح | 132 dm² | |

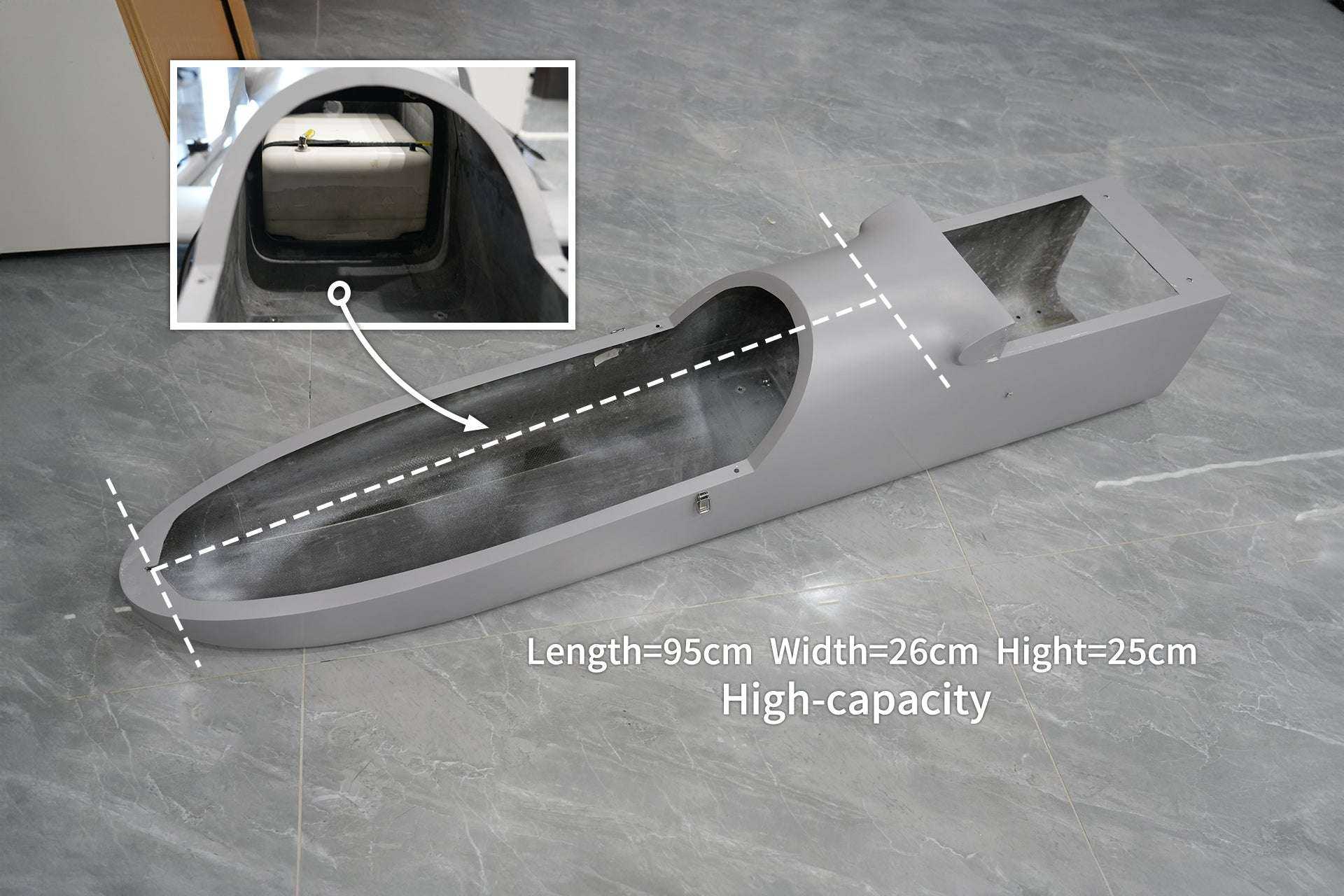

| أبعاد حجرة الحمولة (L*W*H) | 560 mm × 260 mm × 270 mm | |
| وزن الهيكل الفارغ | 16 kg | |
| أقصى سعة حمولة | 6 kg | |
| الوزن الأقصى للإقلاع (MTOW) | 40 kg | |
| الأداء والطاقة | سعة خزان الوقود | 11 Liters |
| سرعة التحليق | 30 m/s | |
| أقصى سرعة طيران | 35 m/s | |
| سرعة الانهيار الهوائي | 24 m/s | |
| أقصى مدة طيران | حتى 6 ساعات | |
خيارات الحزم والقطع المشمولة
| الفئة | وصف المكوّن | حزمة KIT | حزمة PNP(E) |
|---|---|---|---|
| منصة طيران | الجناح الخارجي SV360 | 2 | 2 |
| الجناح الأوسط SV360 | 1 | 1 | |
| هيكل الإطار الرئيسي SV360 | 1 | 1 | |
| دعامة دعم (تشمل الموازن العمودي) | 2 | 2 | |

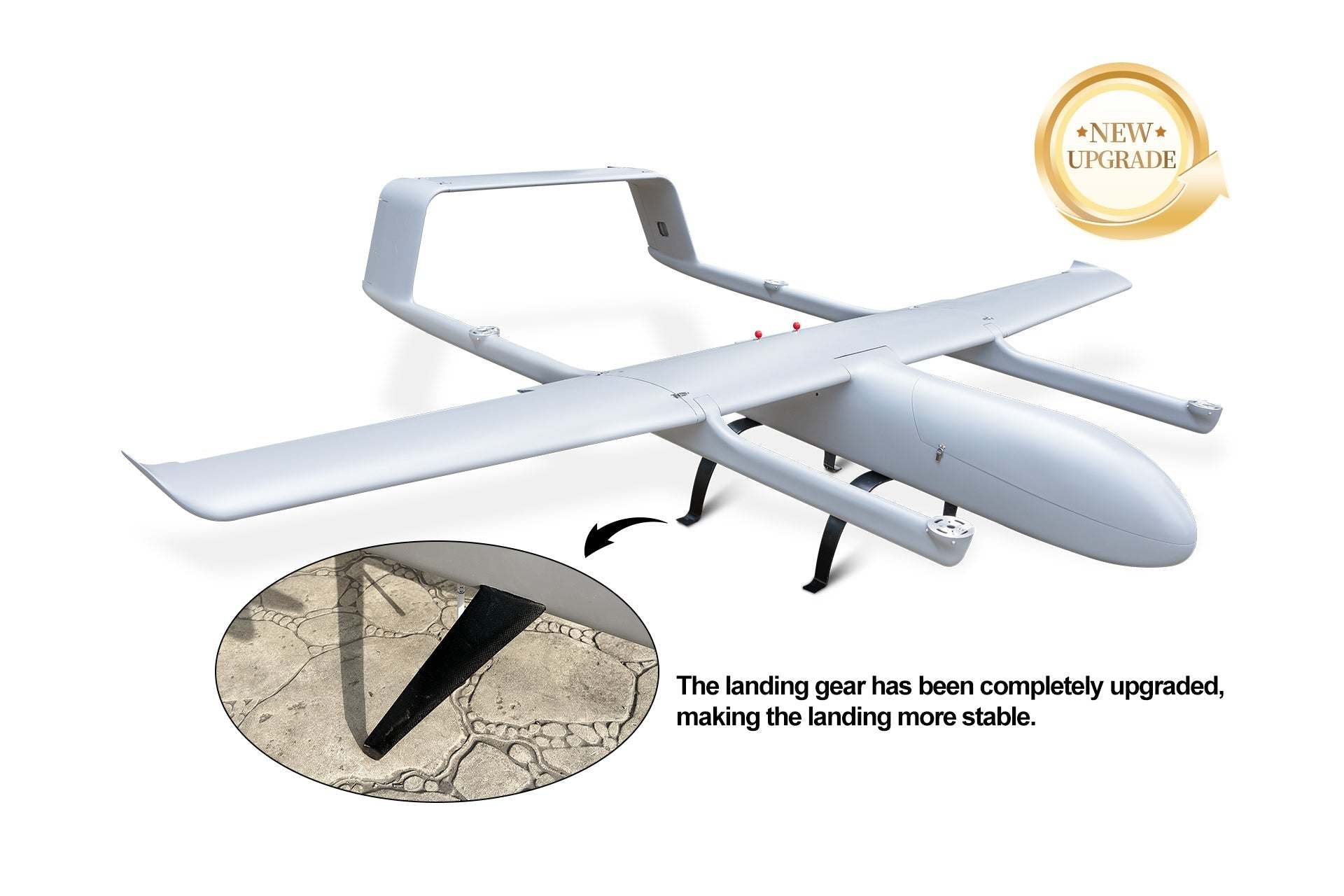

| معدات الهبوط (أحدث تصميم محدّث) | 2 | 2 | |
| الموازن الأفقي | 1 | 1 | |

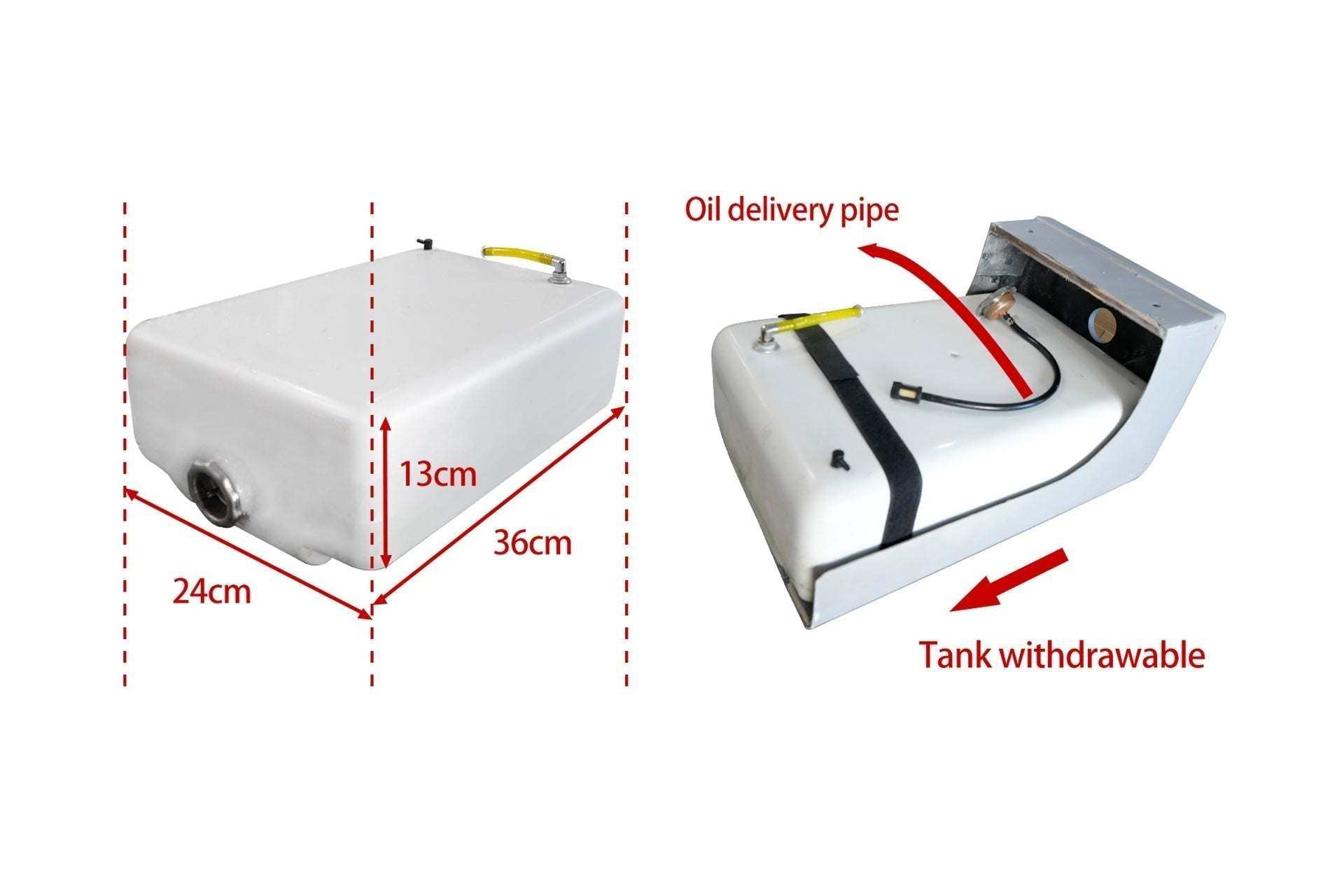

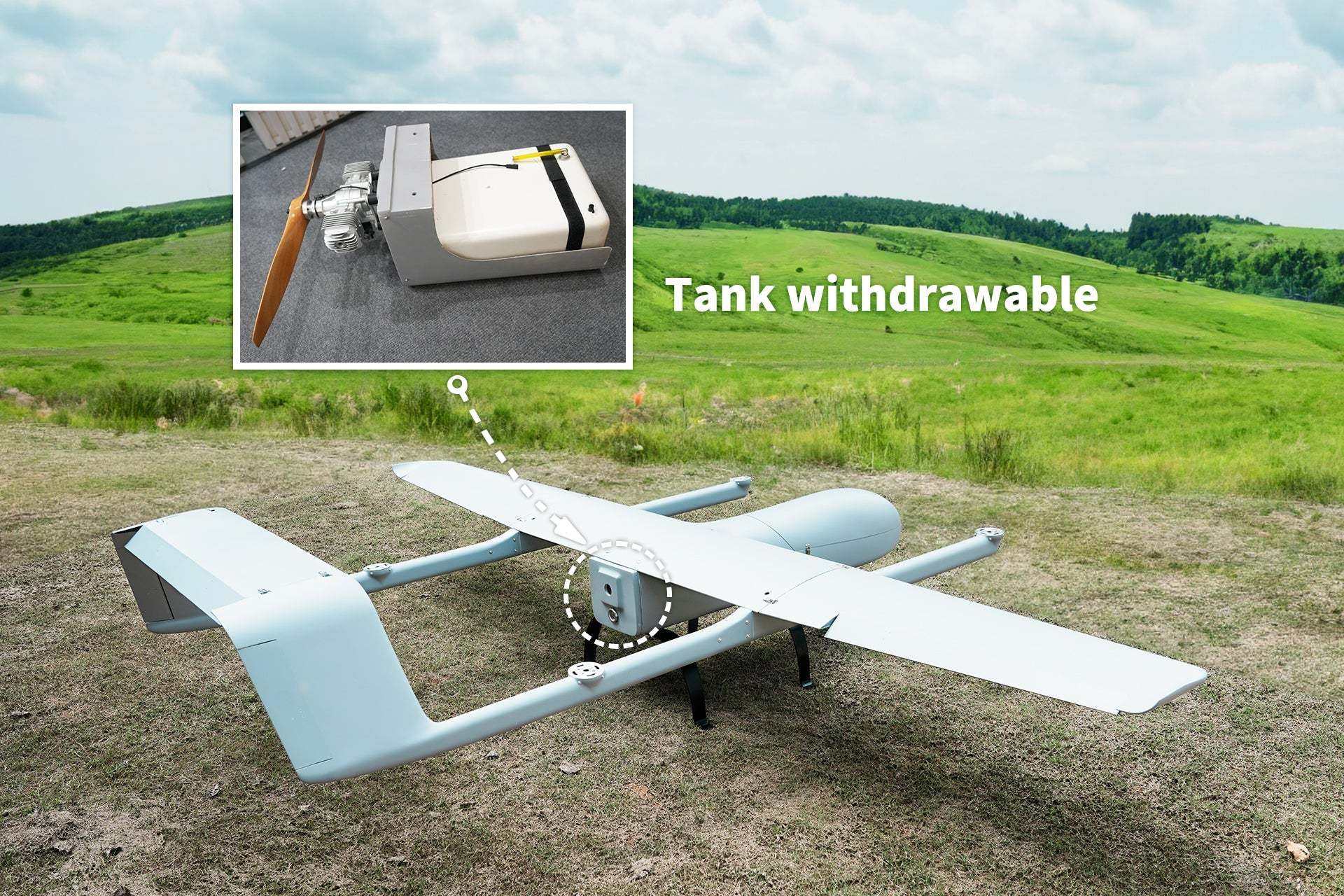

| خزان الوقود (11L) | 1 | 1 | |
| غطاء المحرك | 1 | 1 | |
| Power System | محرك دافع ذيلي | - | 1 |
| شفرات دافع ذيلي | - | 1 | |

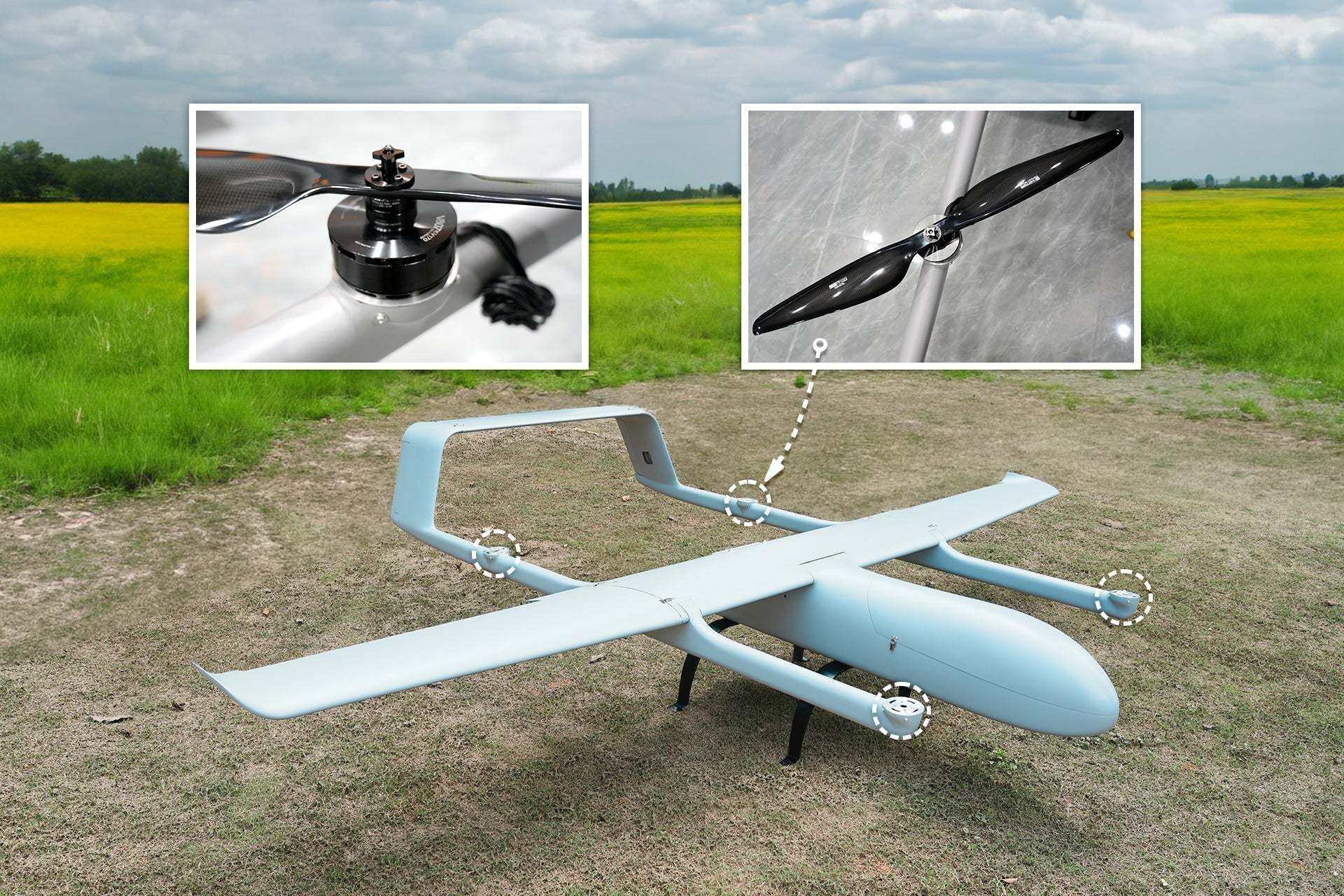

| محركات VTOL | - | 4 | |
| متحكمات ESC لنظام VTOL | - | 4 | |
| مراوح VTOL | - | 2 زوج | |
| سيرفو | - | 7 | |
| أنبوب بيتو | - | 1 | |
| تعبئة القطع والملحقات | - | 1 حزمة |
البطارية والطاقة: اطلب مخطط التوصيلات والجهد وعدد الخلايا والسعة والموصلات المحددة لهذه الحزمة. أكّدها معًا قبل اختيار البطارية.
