Zubehör / GAUTEN UAV
GAUTEN UAV Katapultstartvorrichtung für Starrflügeldrohnen
- Angegebene Spannweite
- Mit dem Vertrieb bestätigen
- Angegebener Werkstoff
- Hochfeste Aluminiumlegierung
- Angegebene Nutzlastkapazität
- Mit dem Vertrieb bestätigen
Die angegebenen Werte hängen von der Konfiguration ab. Bestätigen Sie die endgültigen Spezifikationen mit dem Vertrieb.
Versand von Zubehör: angebotenen Lieferumfang bestätigen
Die Ausfuhr- und Versandanforderungen müssen für dieses Zubehör, den angebotenen Lieferumfang, das Bestimmungsland und die vorgesehene Verwendung im Einzelfall geprüft werden. Das Genehmigungsverfahren für Flugzellen legt weder die Einstufung dieses Zubehörs noch seine Genehmigungspflichten automatisch fest. Bestätigen Sie Dokumentenvorbereitung, gegebenenfalls erforderliche Prüfung, Produktion und Transport jeweils gesondert.
Hinweis zu Ausfuhr und Versand lesenANGEBOT ANFORDERN
Nennen Sie Paket, Stückzahl und Zielort. Bestätigen Sie enthaltene Teile und Lieferbedingungen im Angebot.
Kontaktieren Sie den Vertrieb, um die Verfügbarkeit zu bestätigen.
Nennen Sie uns Modell, Nutzlast, Anwendung und Paketwahl. Die nachstehenden Spezifikationen stammen aus dem ursprünglichen Angebot; bestätigen Sie sie für Ihre endgültige Konfiguration.
Diese Katapultstartvorrichtung ist für Starrflügel-UAVs aufgeführt. Prüfen Sie den Startgewichtsbereich, die mechanische Startgeschwindigkeit und Aufbauabmessungen; bestätigen Sie vor der Verwendung Fluggerätebefestigung, Antrieb und Betriebsverfahren.
Nutzlastraum & Einbau
Für gängige Starrflügel-UAVs ausgelegt
Angegebene Leistung & Bedingungen
Flugleistung: Nutzen Sie die in der Quelle angegebenen Tabellenwerte als Ausgangspunkt. Bestätigen Sie Antrieb, Nutzlast, Energie- oder Kraftstoffzuladung, Wetter und Testbedingungen für Ihr endgültiges System.
Faltbar & transportabel
Ausgeklappt 6.2m, gefaltet nur 2.2m
Anforderungen an den Bodenaufbau
Betriebsbedingungen: Prüfen Sie die angegebenen Grenzen und fordern Sie entsprechende Nachweise an. Beurteilen Sie Wind, Temperatur, Gelände und örtliche Genehmigungen für das vollständige System.
Ausrüstungsschutz: Bestätigen Sie Befestigung, Schwingungsisolierung und Umweltschutz für den gewählten Sensor. Hier ist keine Gehäuseschutzart verifiziert.
Kartierung und luftgestützte Inspektion: Definieren Sie zuerst die benötigten Daten oder Inspektionsergebnisse. Wählen Sie Sensor, Positionierung, Verarbeitungsworkflow und Flugplan gemeinsam; eine abgeschlossene Integration wird nicht impliziert.
Akku und Stromversorgung: Fordern Sie einen Schaltplan sowie die vorgegebenen Werte für Spannung, Zellenzahl, Kapazität und Steckverbinder dieses Pakets an. Bestätigen Sie diese gemeinsam, bevor Sie einen Akku auswählen.
Produktspezifikationen
| Empfohlenes Startgewicht | 30‑50kg |
| Startgeschwindigkeit | 9‑15m/s (ohne UAV-Eigenschub) |
| Startwinkel | 6°‑8° (einstellbar) |
| Länge im aufgebauten Zustand | 6200mm |
| Höhe im aufgebauten Zustand | 880mm |

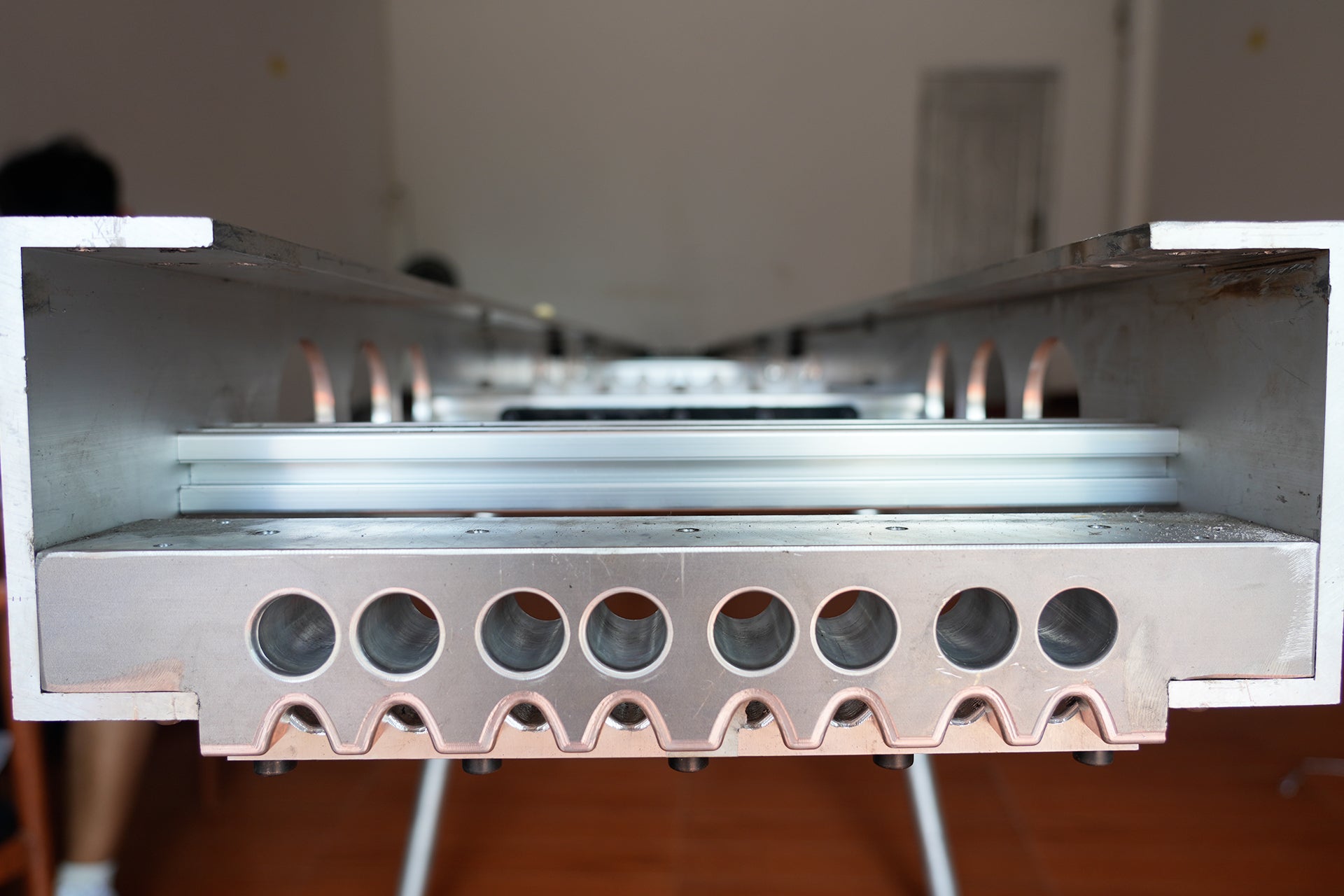

| Schienenlänge | 5500mm (vom Freigabepunkt bis zum Haltepunkt) |
| Schienenbreite | 380mm |
| Abmessungen im gefalteten Zustand | 2200×570×620mm |
| Gewicht der Startvorrichtung | ca. 220kg |

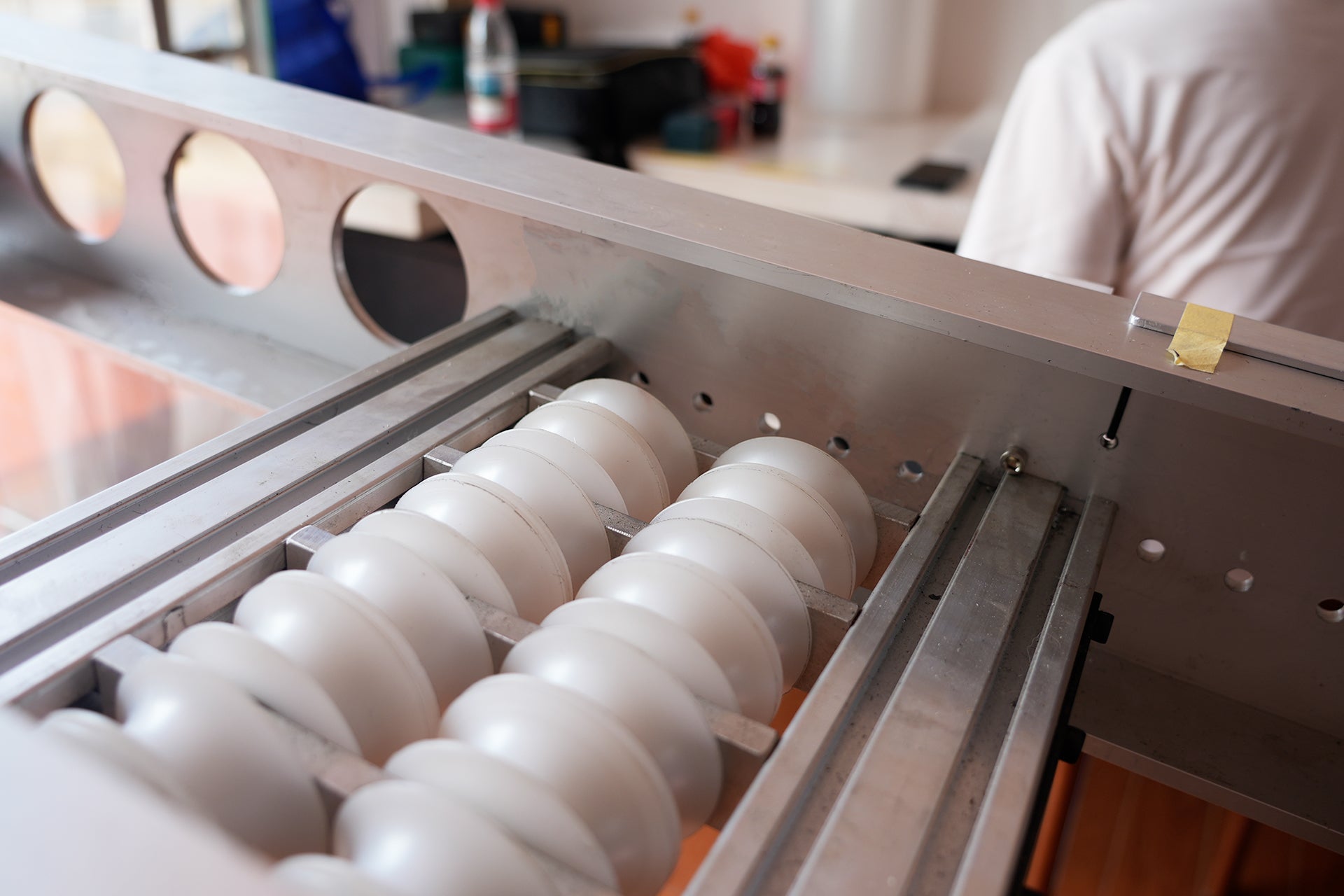

| Antriebsart | Gummiband |
| Anzahl der Gummistränge | 8 Stränge |
| Auslösemethode | Seilzuggesteuerte Auslösung |

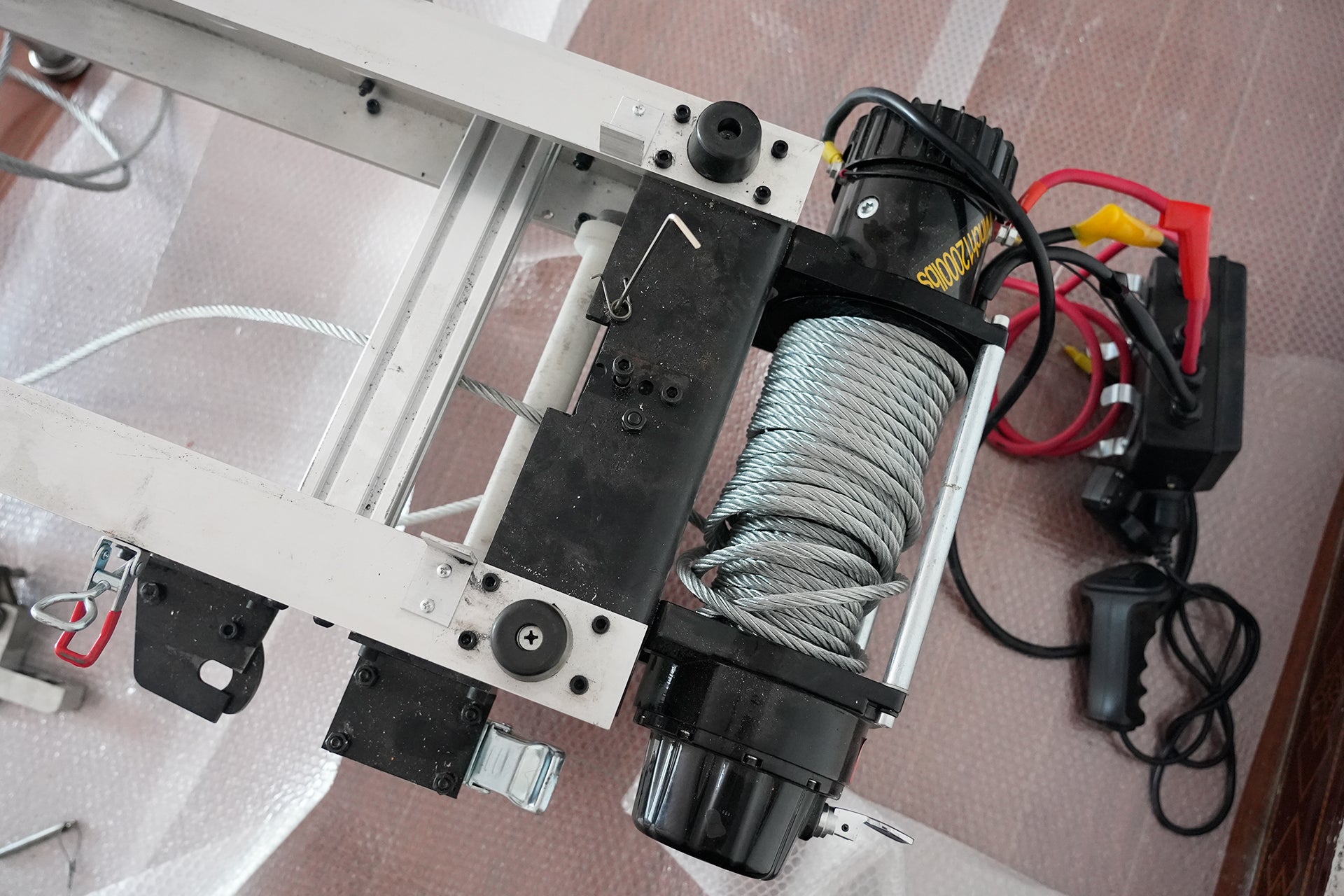

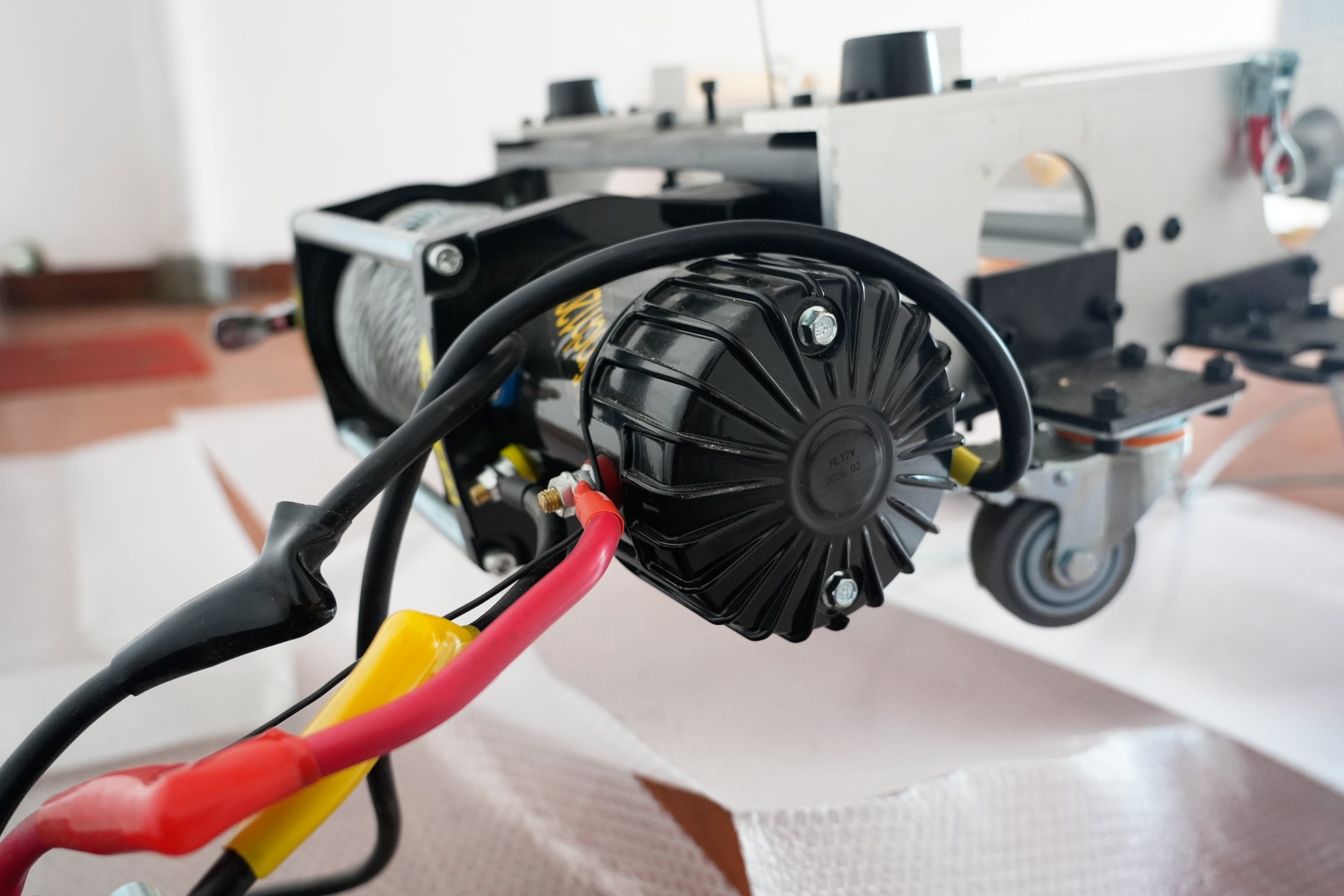

| Rückstellmethode | Rückstellung mit elektrischer Winde |
| Stromversorgung der Winde | 12V 80AH Bleiakku (kundenseitig bereitzustellen) |
| Betriebstemperatur | ‑20 bis 60°C |
| Schutzart | IP54 |
| Windbeständigkeit | ≥ Stärke 6 |
| Bodeneignung | Hart / weich / geneigt |
| Werkstoff | Hochfeste Aluminiumlegierung |
| Bereitstellungs-/Einholzeit | ca. 10 min |
| Personalbedarf | ≥3 Personen |
| Transportart | Fahrzeugmontiert |
| Kompatible UAV-Typen | Starrflügel (Aufnahme & Befestigungspunkte müssen je Modell angepasst werden) |
| Bruttogewicht des Pakets | ca. 260kg |
| Packmaße | 240×67×77cm |
| Abmessungen der Deltaflügel-Halterung | Länge: 73.5 cm Breite: 68 cm |
| Abmessungen der Standard-Starrflügelhalterung | Länge: 40 cm Breite: 27 cm |
Konfigurationsprüfung: Prüfen Sie die angegebenen Spezifikationen und Paketinhalte der Katapultstartvorrichtung | Modellspezifisches Startplattform-System für Starrflügeldrohnen. Bestätigen Sie erforderliche Ausrüstung und Nachweise mit dem Vertrieb.
Häufig gestellte Fragen
F1: Mein UAV wiegt genau 50kg – kann die Startvorrichtung es sicher starten?
Ein Gewicht innerhalb des angegebenen Bereichs bestätigt keinen sicheren Start. Übermitteln Sie Masse, Schwerpunkt, Befestigungspunkte und erforderliche Startgeschwindigkeit des Fluggeräts für eine modellspezifische Prüfung.
F2: Enthält die Startgeschwindigkeit von 9‑15m/s den eigenen Elektro-/Verbrennungsmotorschub des UAV?
Die angegebene mechanische Startgeschwindigkeit schließt den Eigenantrieb des Fluggeräts aus. Bestätigen Sie die Startkonfiguration für das endgültige Fluggerätegewicht und die erforderliche Fluggeschwindigkeit.
F3: Was passiert, wenn der Akku im Einsatz leer wird? Ist der Akku zum Rückstellen zwingend erforderlich?
Die Tabelle nennt eine elektrische Windenrückstellung und einen kundenseitig bereitzustellenden Akku. Bestätigen Sie Rückstellverfahren und Stromanforderungen vor dem Feldeinsatz; setzen Sie keine Unterstützung einer manuellen Rückstellung voraus.
F4: Kann die Vorrichtung auf weichem Boden (Gras, Sand) oder leichten Neigungen eingesetzt werden? Wie lässt sich die Stabilität der Startrichtung sicherstellen?
Beurteilen Sie Bodentragfähigkeit, Neigung, Verankerung und Startausrichtung am Standort. Fragen Sie nach Aufbauverfahren und Grenzen; die genannten Bodentypen stellen keine Freigabe für jeden Standort dar.
F5: Umfasst die Bereitstellung/das Einholen in 10‑Minuten (3 Bedienpersonen) auch die Anpassung der Aufnahme und die UAV-Befestigung?
Fragen Sie, was die angegebene Aufbauzeit umfasst. Individuelle Anpassungen der Aufnahme und die Fluggerätebefestigung müssen separat vereinbart werden; es darf nicht vorausgesetzt werden, dass sie innerhalb der angegebenen Bereitstellungszeit liegen.
F6: Wie lange halten die Gummibänder? Wie sind sie zu prüfen?
Fragen Sie nach den Kriterien für Prüfung, Lagerung und Austausch der Gummibänder. Die Lebensdauer hängt von Zustand und Nutzung ab; ein festes Austauschintervall ist hier nicht verifiziert.
F7: Was ist zu tun, wenn das UAV auf der Schiene stecken bleibt oder sich der Auslösehaken beim Start nicht löst?
Verwenden Sie die Startvorrichtung nicht weiter, wenn Schiene, Aufnahme oder Auslösemechanismus klemmen. Fordern Sie das Prüf- und Störungsbeseitigungsverfahren an, bevor Sie einen weiteren Start versuchen.
F8: Ist bei der angegebenen Schutzart ein Betrieb bei Regen oder hoher Luftfeuchtigkeit möglich?
Die Originaltabelle nennt eine Schutzart. Fordern Sie vor der Planung eines Einsatzes bei Regen oder Feuchtigkeit Angaben zu deren Geltungsumfang und Belege an, einschließlich Winde und elektrischer Teile.
F9: Wie lange dauert eine Rückstellung mit der elektrischen Winde? Wie viele Rückstellvorgänge ermöglicht ein 12V 80AH Akku?
Fragen Sie nach der Rückstellzykluszeit und dem gemessenen Stromverbrauch der gelieferten Winde. Die Akkukapazität allein belegt keine verlässliche Anzahl von Rückstellvorgängen.
F10: Passt das Faltmaß (2200×570×620mm) in einen üblichen SUV oder Pickup?
Vergleichen Sie die angegebenen gefalteten Abmessungen und das Gewicht mit Fahrzeugöffnung, Laderaum, Zuladungsgrenze und Ladeausrüstung. Setzen Sie nicht voraus, dass es in einen üblichen SUV oder Pickup passt.
F11: Welche Daten muss ich für eine individuelle Aufnahme/Befestigung bereitstellen? Beeinflusst sie den Schwerpunkt des UAV?
Stellen Sie Fluggerätemasse, Schwerpunkt, Strukturzeichnungen und Befestigungspunkte bereit. Vereinbaren Sie die Aufnahmekonstruktion und prüfen Sie vor der Verwendung Befestigungslasten und Schwerpunktlage.
Das könnte Sie auch interessieren
Leistungsnachweise: Fragen Sie, welche Konfiguration und Testbedingungen den angegebenen Werten zugrunde liegen. Behandeln Sie Maximalwerte nicht als garantierte Ergebnisse für jede Nutzlast.

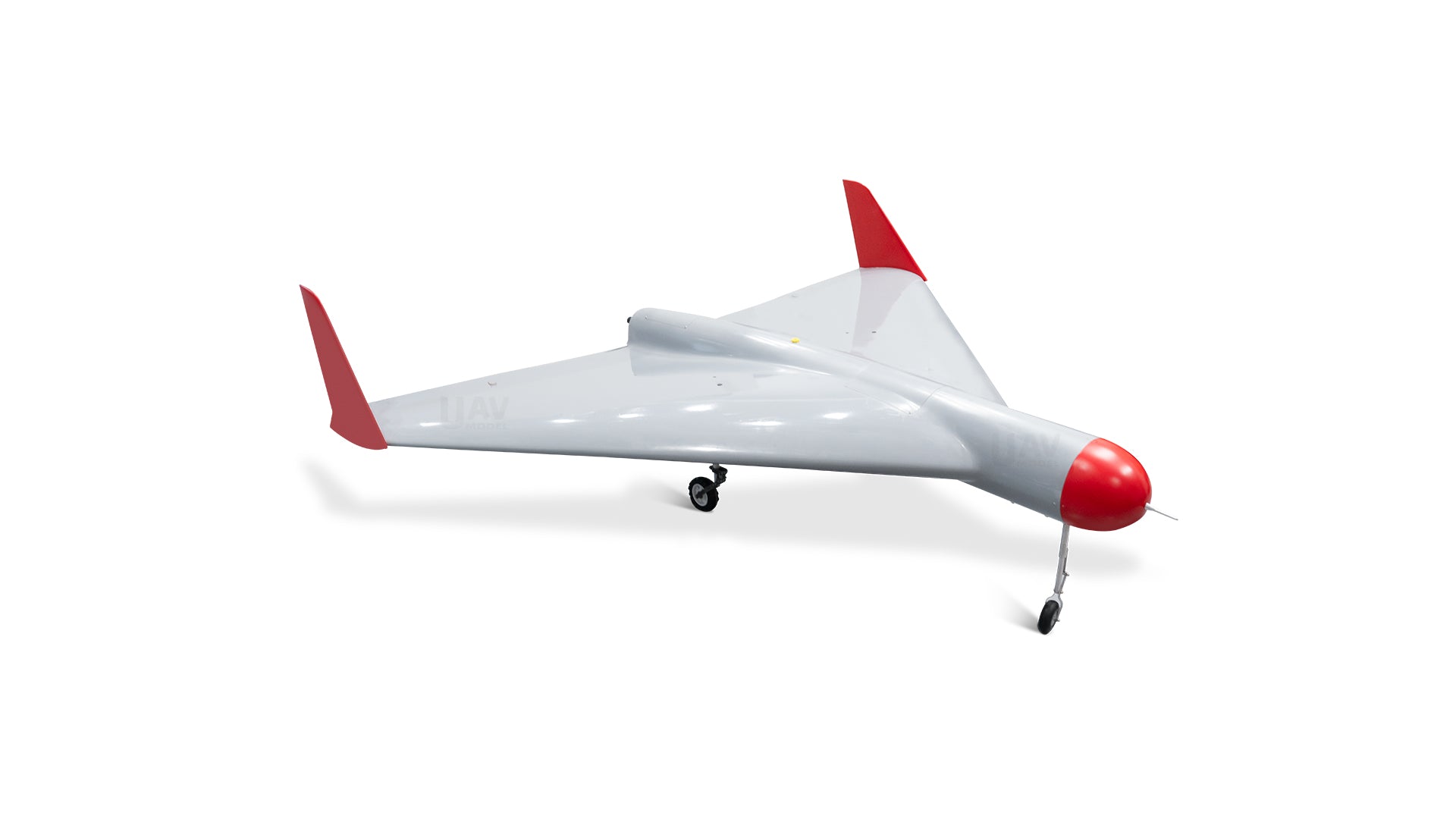

GAUTEN UAV Mosquito SM200G
Nutzlasteinbau: Prüfen Sie die angegebenen Raumabmessungen und die Nutzlastgrenze. Die Sensoreignung hängt auch von Halterungen, Schwerpunktlage, Strom- und Datenschnittstellen ab; die Kompatibilität muss bestätigt werden.
2000mm Spannweite 35kg MTOW
Details ansehen
Leistungsnachweise: Fragen Sie, welche Konfiguration und Testbedingungen den angegebenen Werten zugrunde liegen. Behandeln Sie Maximalwerte nicht als garantierte Ergebnisse für jede Nutzlast.

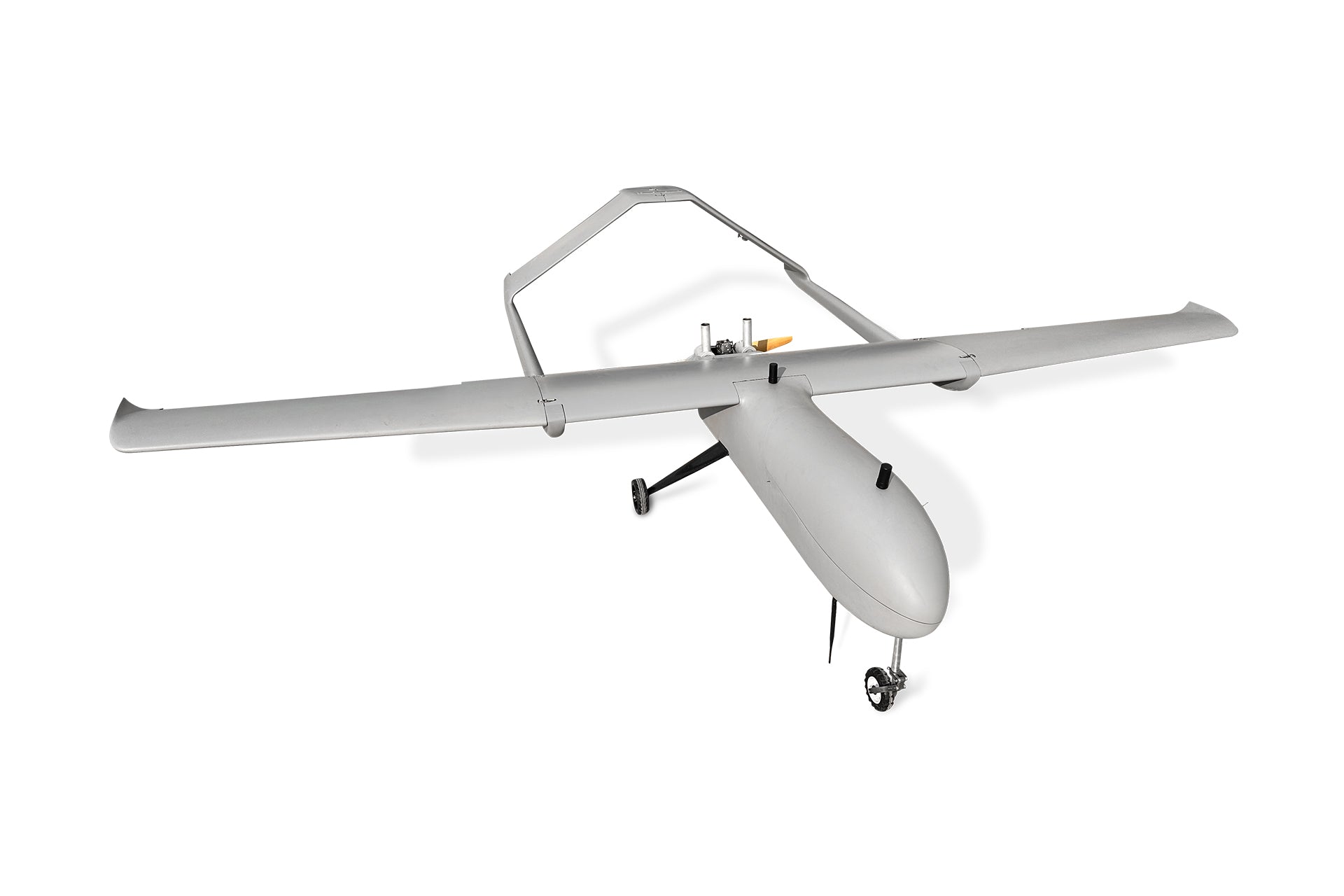

GAUTEN UAV S360 3600mm
Sensorprüfung: Prüfen Sie bei eingebauter Nutzlast den Befestigungszugang, Schwerpunkt, Kabelverlauf und Leistungsbedarf. Fragen Sie, wer den vollständigen Aufbau überprüfen wird.
Zellenbauweise: Prüfen Sie die angegebenen Werkstoffe, Abmessungen und Strukturteile. Fordern Sie modellspezifische Zeichnungen und Prüfinformationen an; der Werkstoff allein belegt weder Witterungsbeständigkeit noch Lebensdauer.
Details ansehen

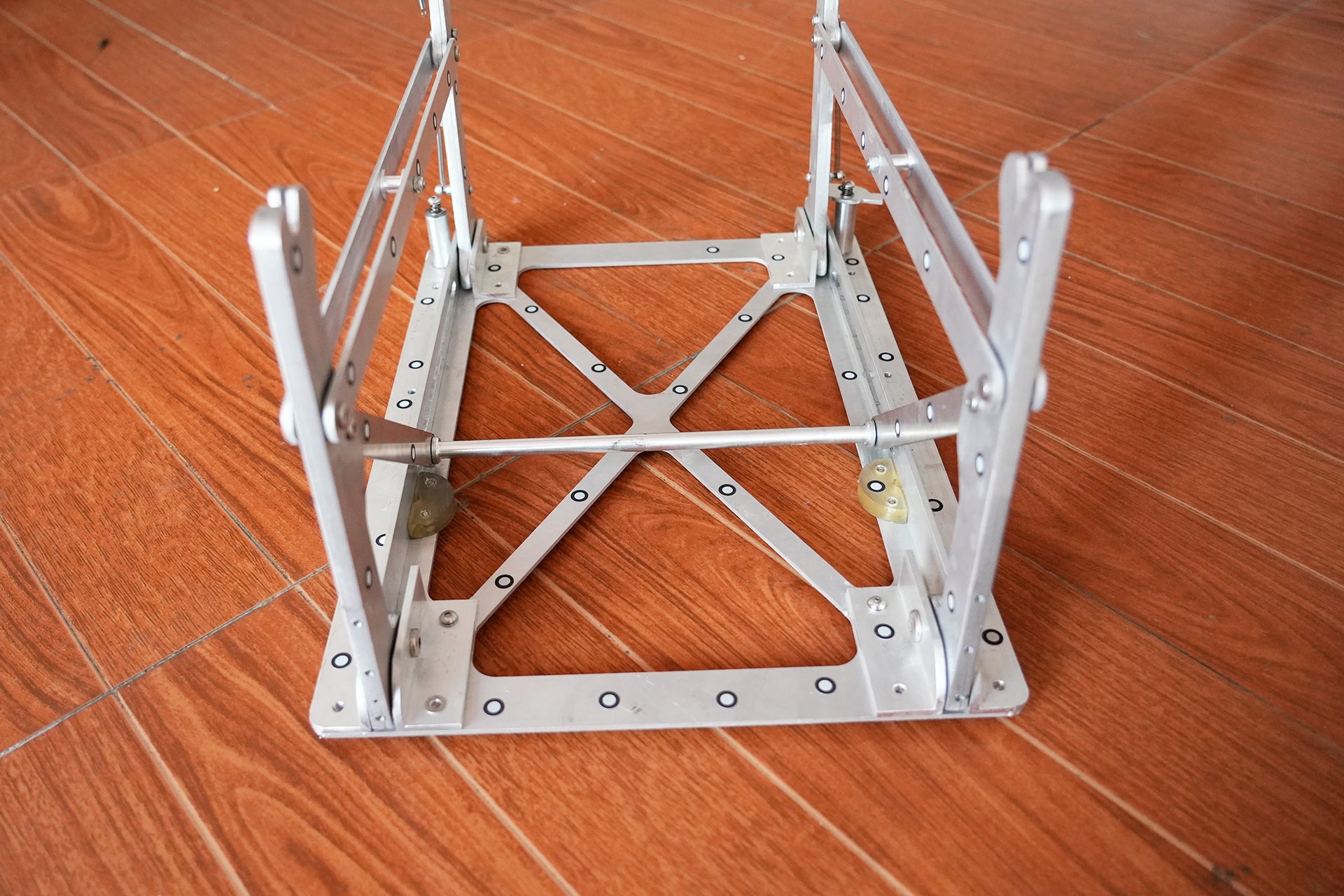

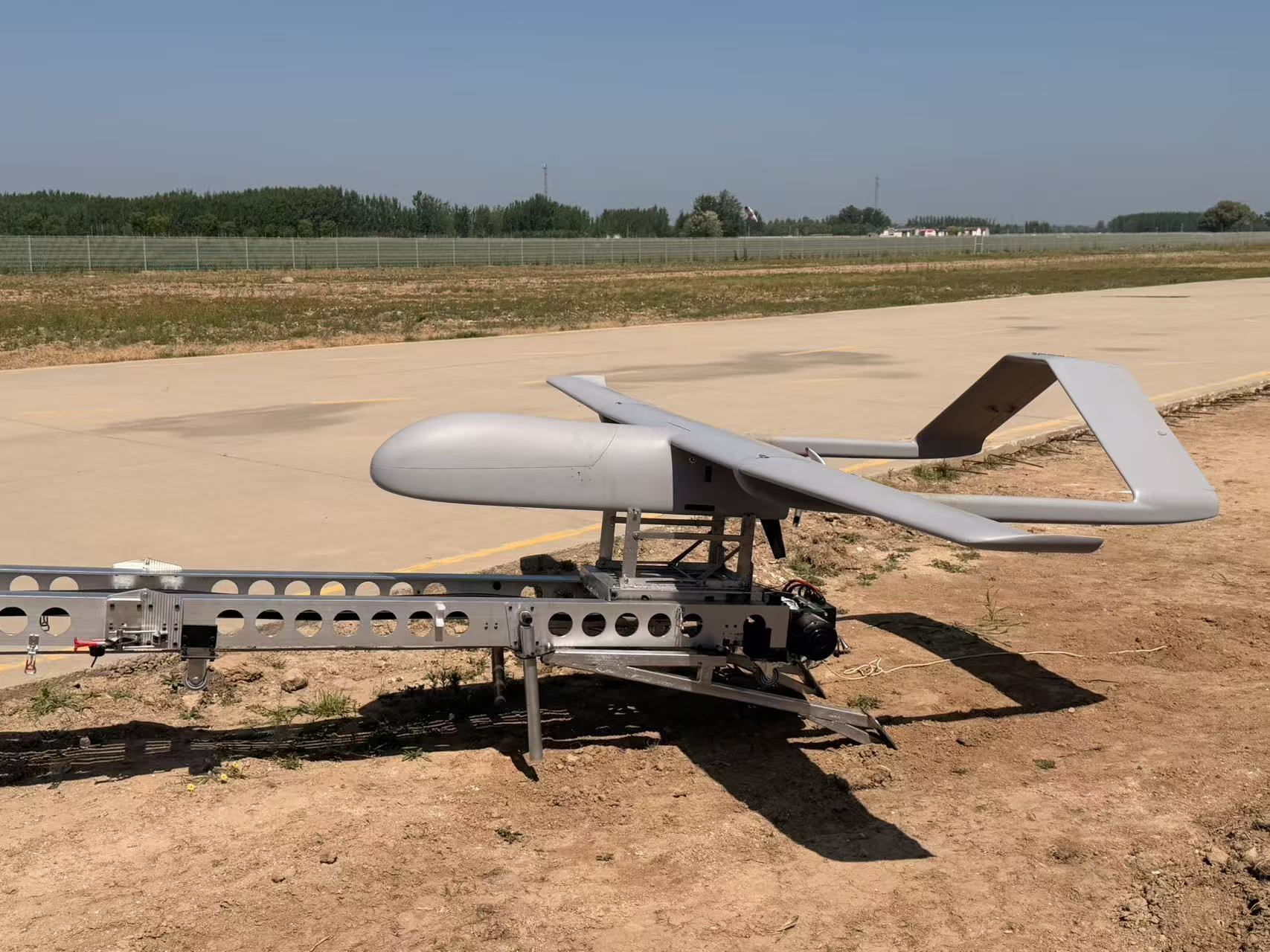

Beispiel einer Starrflügel-Aufnahme
Produktvideo auf YouTube ansehen ↗

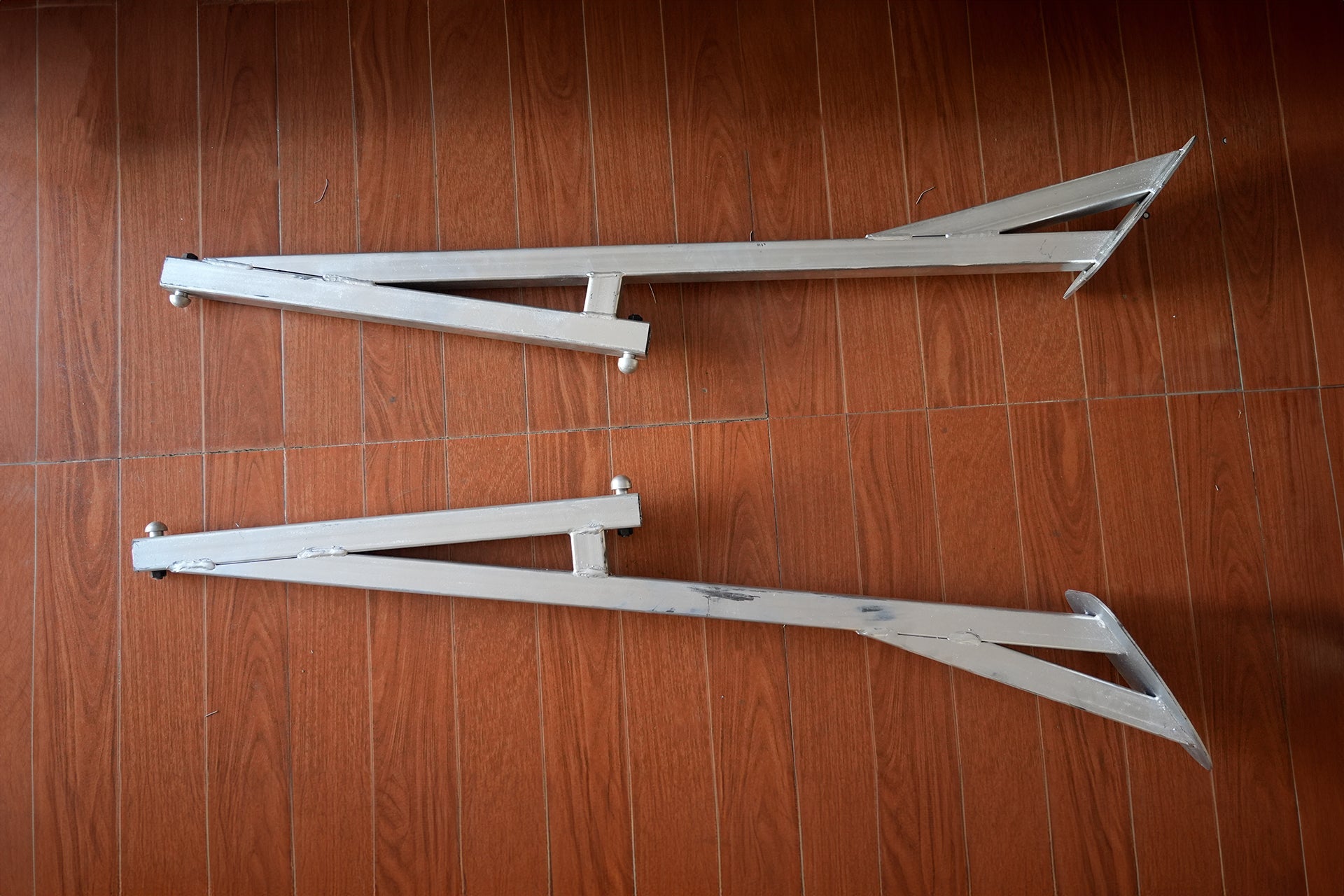

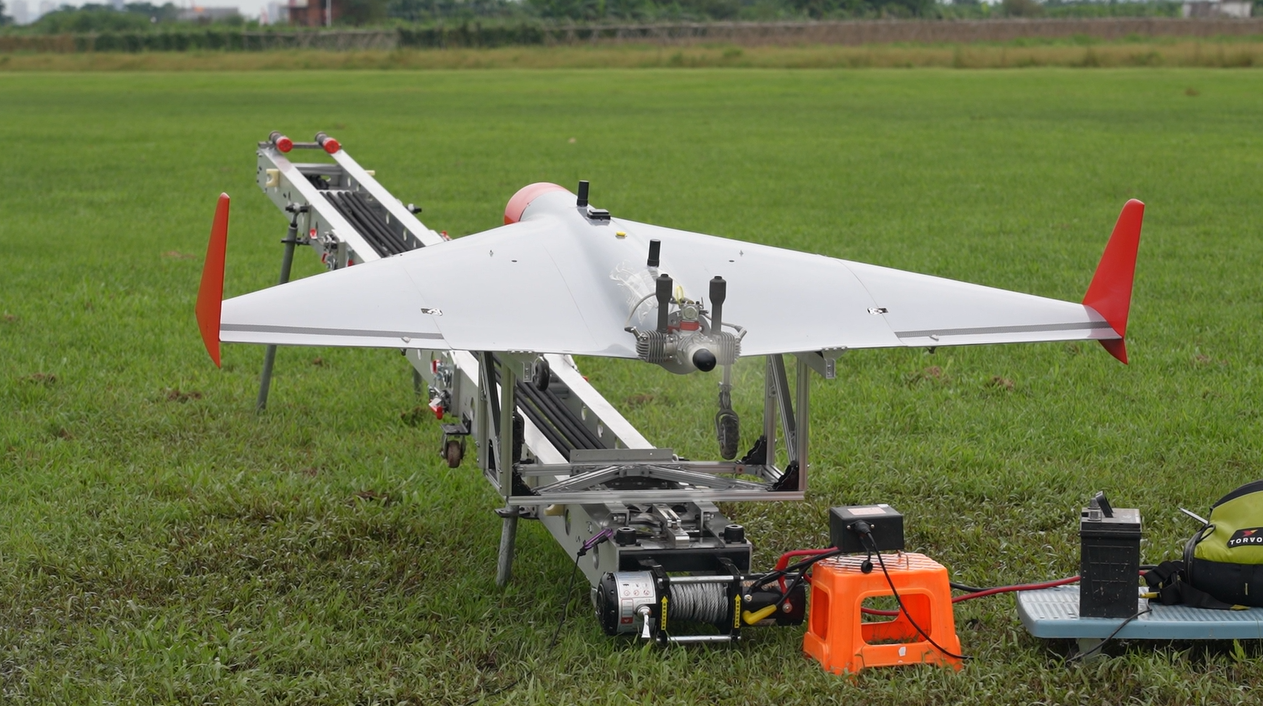

Beispiel einer Deltaflügel-Aufnahme
Produktvideo auf YouTube ansehen ↗
Lieferzeit & Bestellhinweis
- Produktion und Versand: Fragen Sie nach aktuellem Produktionsplan, Verpackungsdetails und Frachtschätzung. Die Lieferung hängt vom gewählten Paket und Zielort ab.
- Lieferplanung: Bestätigen Sie Zielort, Frachtart und Verpackung, bevor Sie einen Projektliefertermin festlegen.
- Verfügbarkeit und Versand: Fordern Sie ein aktuelles Angebot und einen Produktionsplan an. Klären Sie den Frachttransport gesondert; Lagerverfügbarkeit wird nicht zugesagt.
