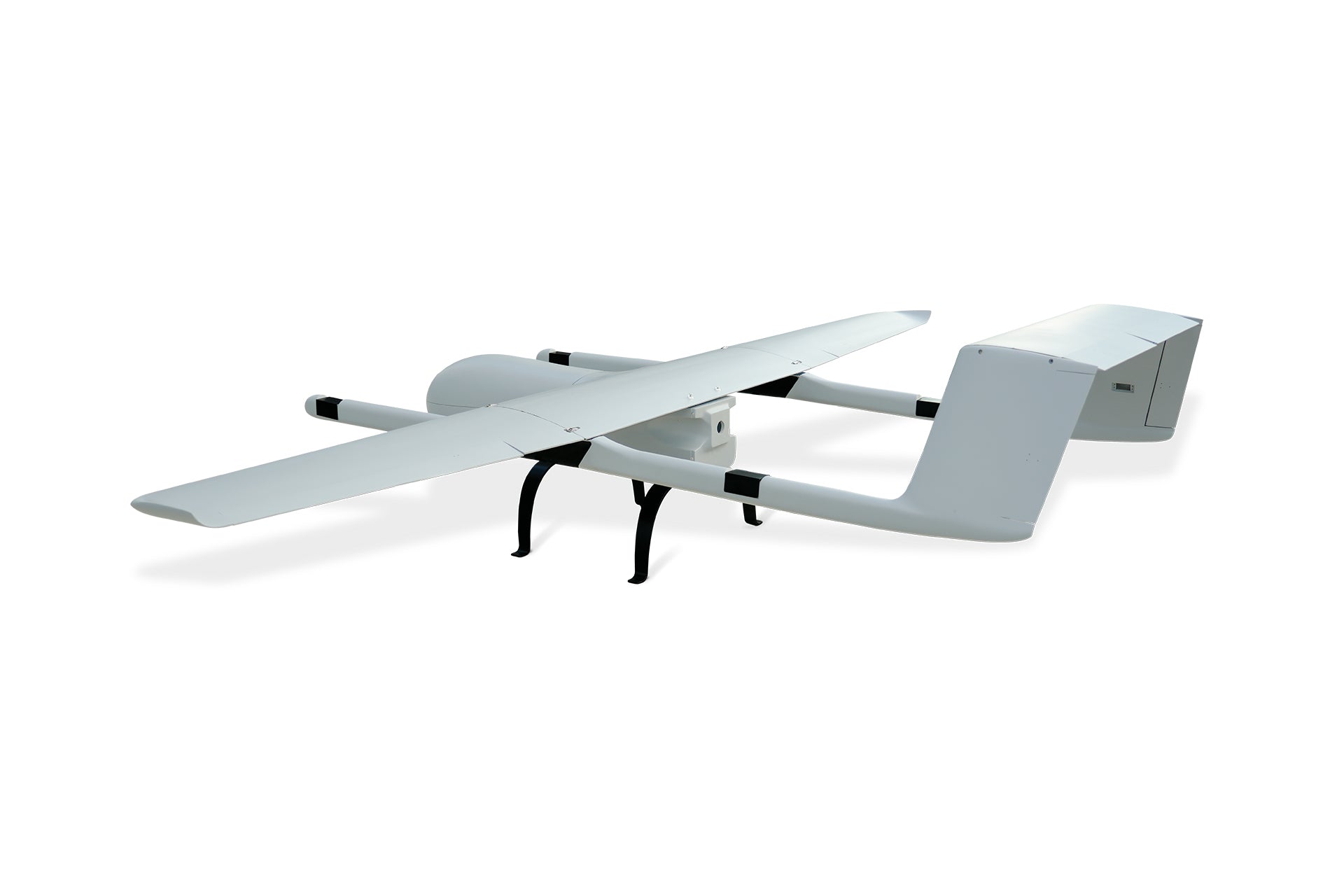

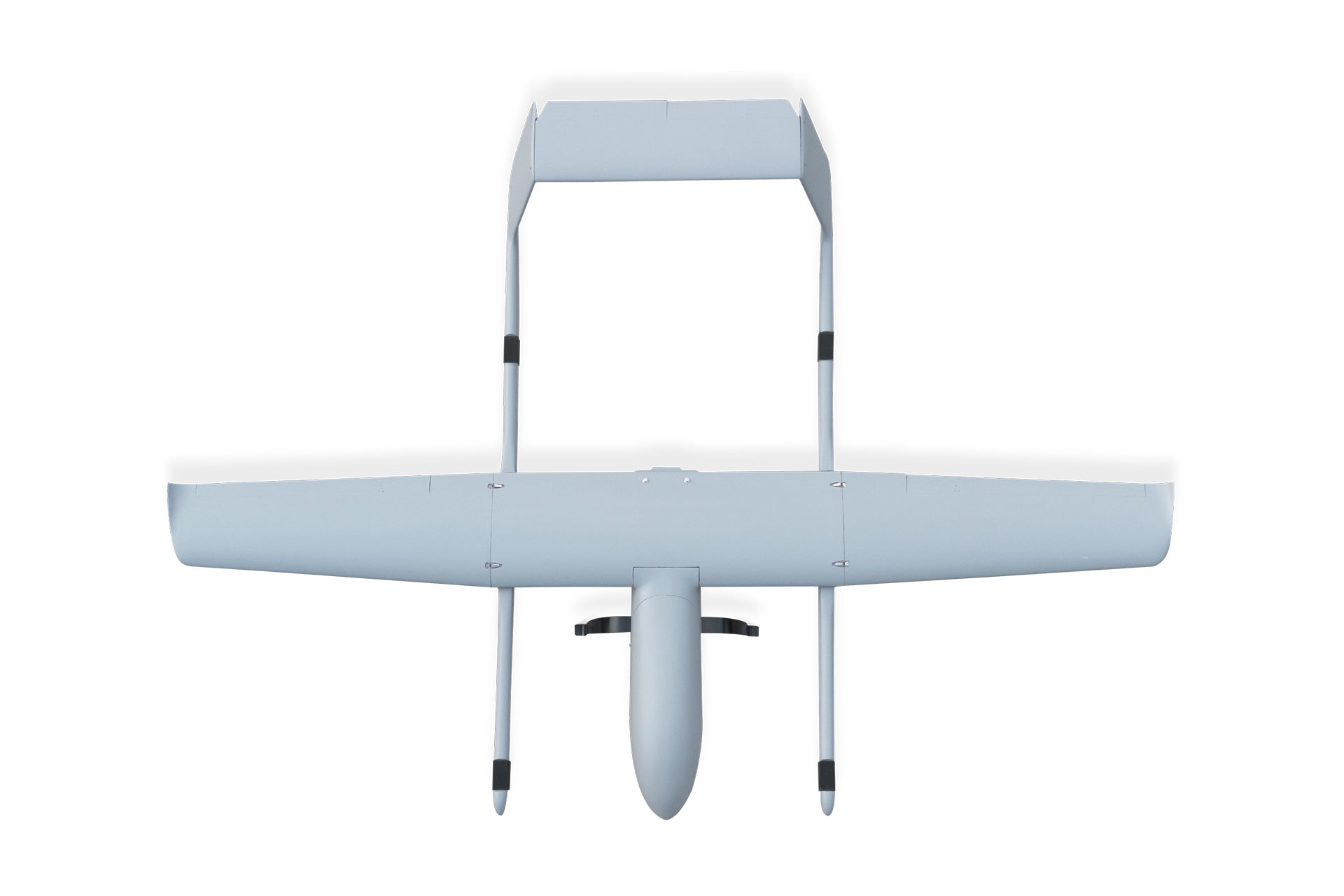

طائرة GAUTEN UAV SVH360P ثابتة الجناح VTOL - إصدار المحرك الكهربائي
- باع الجناح المدرج
- 3600mm
- المادة المدرجة
- ألياف زجاجية
- سعة الحمولة المدرجة
- 6KG
تعتمد القيم المدرجة على التكوين. أكّد المواصفات النهائية مع المبيعات.
التصدير والشحن: أكّد كل مرحلة
تشمل إجراءاتنا الحالية لطلبات هياكل الطائرات تقديم طلبات للحصول على تراخيص التصدير الصينية للأصناف ذات الاستخدام المزدوج، بما فيها طلبات الهياكل المجردة. هذه هي إجراءات تعاملنا مع الطلبات، وليست تصنيفًا قانونيًا شاملًا لكل منتج. يجب تأكيد إعداد المستندات ومراجعة التصدير والإنتاج والنقل كلًا على حدة؛ ولا نضمن الموافقة أو موعدًا إجماليًا للتسليم.
اقرأ إشعار التصدير والشحنشارك الحزمة والكمية والوجهة. أكّد القطع المشمولة وشروط التسليم في عرض السعر.
تواصل مع المبيعات لتأكيد التوافر.
أخبرنا بالطراز والحمولة والتطبيق والحزمة المختارة. تأتي المواصفات أدناه من الإدراج الأصلي؛ أكّدها لتكوينك النهائي.
المعلومات الهندسية: الأدلة والتوفر
متاح للاطلاع: معلومات الإدراج الأصلي
الأبعاد والكميات وقيم الأداء الواردة في الإدراج الأصلي هي معلومات مرجعية لهذا المنتج. وليست مجموعة رسومات خاضعة لضبط إصدارات المراجعة، ولا اختبار طيران خاصًا بتكوين محدد، ولا وعدًا بإمكانية تحقيق جميع القيم القصوى المذكورة معًا.
غير منشورة: الملفات الهندسية المعتمدة وسجلات الاختبارات
لا تُنشر في هذه الصفحة ملفات CAD/STEP المعتمدة، ولا رسومات الواجهات، ولا حزم معلمات ArduPilot أو PX4 التي جرى التحقق من صلاحيتها لتكوين محدد، ولا سجلات اختبارات الدفع ومدة التحليق. لم يُتحقق من توفر هذه المواد أو توافقها مع التكوين المطلوب. استفسر عمّا يمكن مشاركته، إن وُجد، من مواد مطابقة لإصدار المراجعة، وعن شروط مشاركتها.
استفسر عن التوفر: لا نعد بتوفير أي ملف أو بضمان التوافق
أرسل الطراز الدقيق والنسخة وSKU وحدد المعلومات التي تحتاجها. اسأل فريق المبيعات عمّا إذا كان يمكن توفير رسم مطابق لإصدار المراجعة أو قائمة بالأجزاء المشمولة أو سجل اختبار، وعن شروط الاطلاع وإعادة الاستخدام، والتكوين الذي تغطيه هذه المواد. لا تُعد الوثائق العامة لـ ArduPilot أو PX4 دليلًا على التوافق مع هيكل الطائرة هذا.
حجرة الحمولة المذكورة ليست حجرة بطارية جرى التحقق من صلاحيتها، ولا حيز تركيب مضمون القابلية للاستخدام. أكّد فتحات الوصول ونقاط التثبيت والخلوصات ومركز الثقل ووسائل تأمين المعدات والتبريد وواجهات الطاقة والبيانات للمعدات التي تنوي تركيبها.
أعدّ طلب أدلة خاصًا بالتكوين المطلوب| المعلمة | ||
| المواصفات | المادة | ألياف زجاجية |
| باع الجناح | 3600mm | |
| الطول | 2420mm | |
| أبعاد حجرة الحمولة | 560mm*260mm*270mm(L*W*H) | |
| مساحة الجناح | 132dm2 | |
| الوزن الفارغ | 14.9kg | |
| سعة الحمولة | 6KG | |
| الوزن الأقصى للإقلاع | 40KG | |
| خصائص الأداء | سرعة التحليق | 30m/s |
| أقصى سرعة | 35m/s | |
| سرعة الانهيار الهوائي | 24m/s | |
| أقصى مدة طيران | 5 ساعات | |
| GAUTEN UAV SVH360VTOL | |||

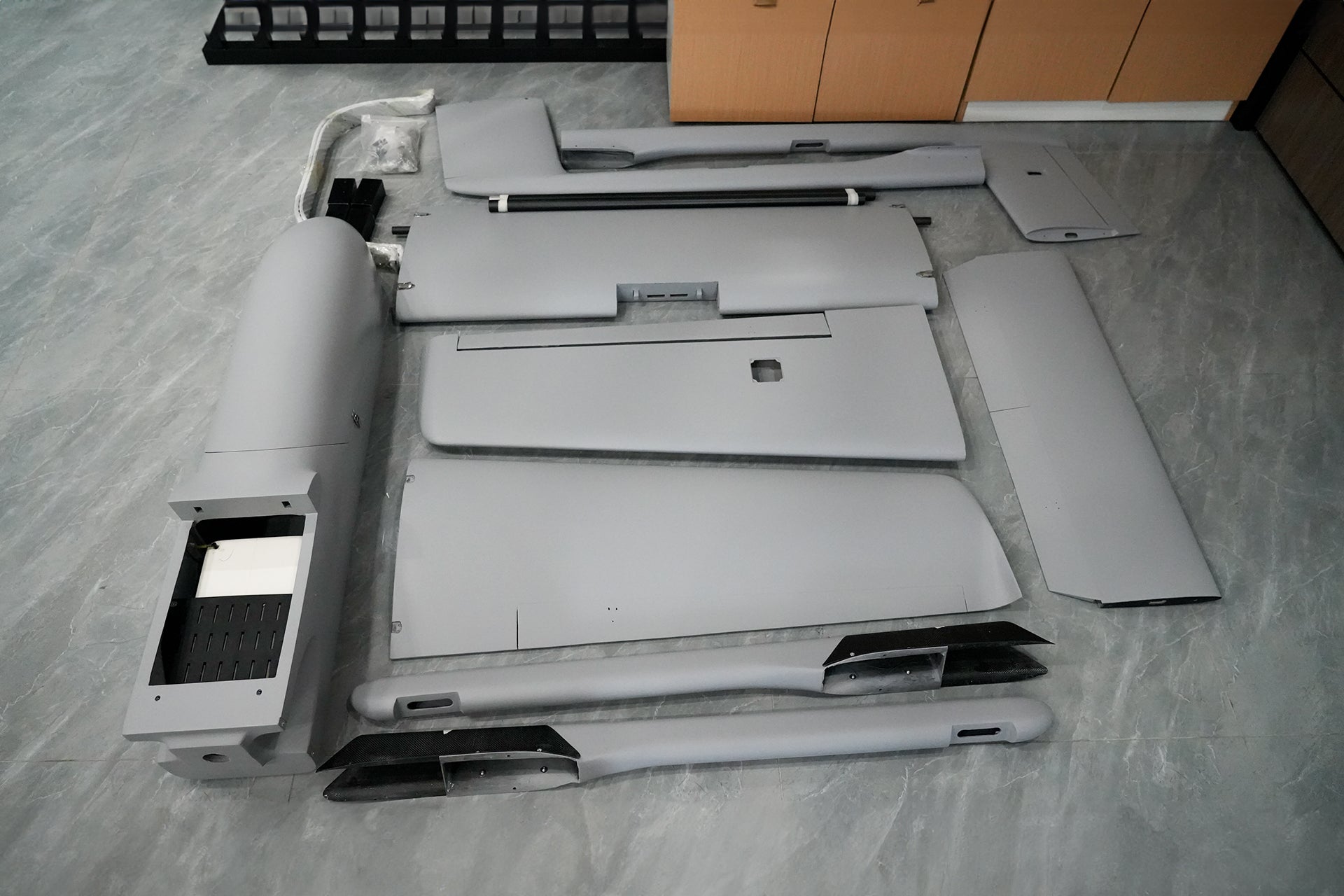

| الاسم | المواصفة | KIT | PNP(M) |
| منصة طيران | الجناح الخارجي SVH360 | 2 | 2 |
| الجناح الأوسط SVH360 | 1 | 1 | |
| الإطار الرئيسي SVH360 | 1 | 1 | |
| سارية دعم SVH360 (تشمل الموازن العمودي) | 2 | 2 | |
| معدات هبوط SVH360 | 2 | 2 | |
| الموازن الأفقي SVH360 | 1 | 1 | |
| Power system(Motor) | محرك دفع ذيلي كهربائي | 1 | |
| متحكم ESC للدفع الذيلي | 1 | ||
| شفرات مروحة دفع ذيلي | 1 | ||
| محرك VTOL | 4 | ||
| متحكم ESC لنظام VTOL | 4 | ||
| شفرات مروحة VTOL | 2 | ||
| سيرفو | 6 | ||
| بيتو | 1 | ||
| حزمة قطع | 1 | ||
يصف إدراج SVH360P بمحرك كهربائي هيكل VTOL من الألياف الزجاجية 3600 mm. راجع جداول مكونات SVH360 وأكّد حزمة المحرك ومتطلبات البطارية والمهلة الزمنية للتصدير.
ملاحظة:
متطلبات التصدير: أكّد إجراءات التصدير المنطبقة والمهلة الحالية للإنتاج قبل الطلب. فالجدول الأصلي تقديري وليس التزامًا بالتسليم.
التوافر والشحن: اطلب عرض سعر حديثًا وجدول إنتاج. أكّد الشحن بصورة منفصلة؛ ولا يُضمن وجود مخزون جاهز.
البطارية والطاقة: اطلب مخطط التوصيلات والجهد وعدد الخلايا والسعة والموصلات المحددة لهذه الحزمة. أكّدها معًا قبل اختيار البطارية.
الطلبات المخصصة: أكّد المواصفات وشروط الدفع والإلغاء كتابيًا قبل تقديم طلب مخصص.
